HYPERFLEX™ Coupling
Detail Produk
Struktur

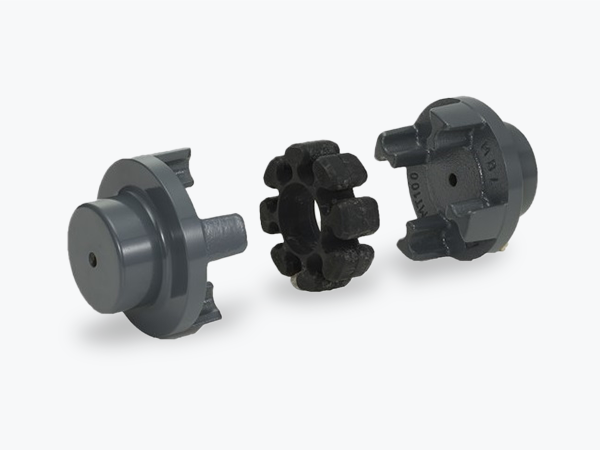

●Tipe MT
- Bahan flange terbuat dari besi cor abu-abu (FC250).
- Dua jenis bahan tersedia untuk badan elastis: karet sintetis dan poliuretan tahan minyak dan abrasi.

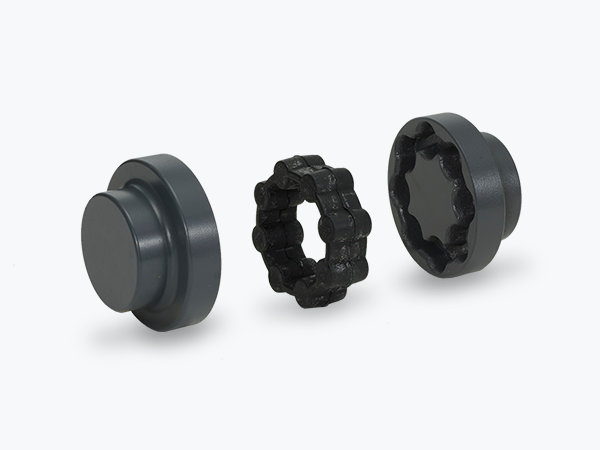

●Tipe MH
- Bahan flange terbuat dari besi cor abu-abu (FC200).
- Tipe badan elastis standar terdiri dari karet sintetis saja dan tipe super (tipe MHP) yang terdiri dari karet sintetis dengan inti besi untuk penguatan.
-

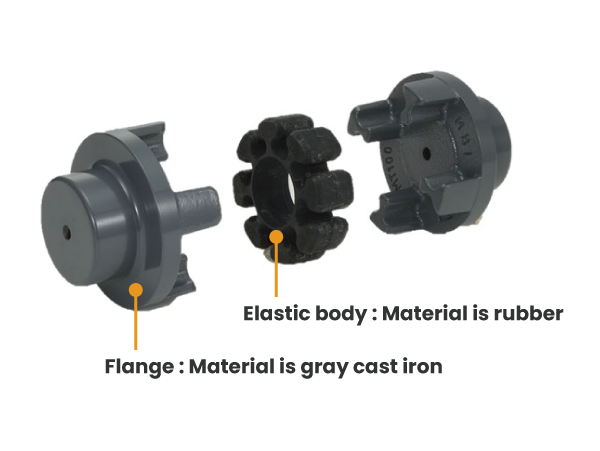

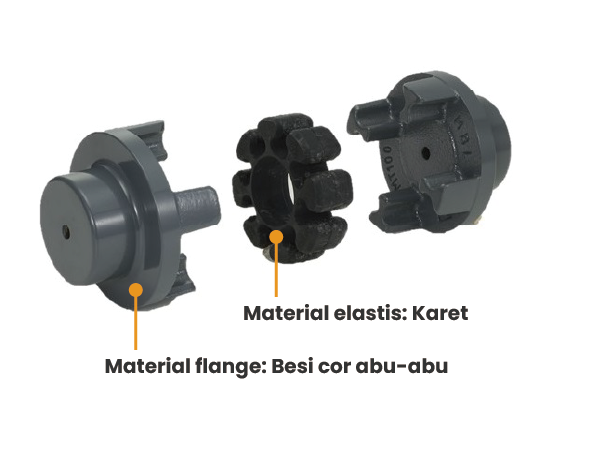

Tipe MT (Badan elastis: karet sintetis)
-

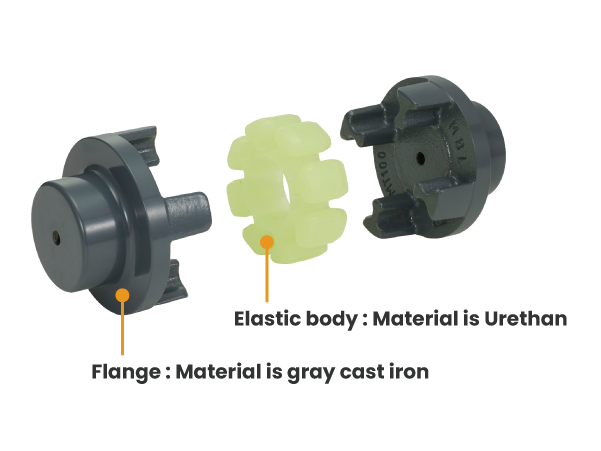

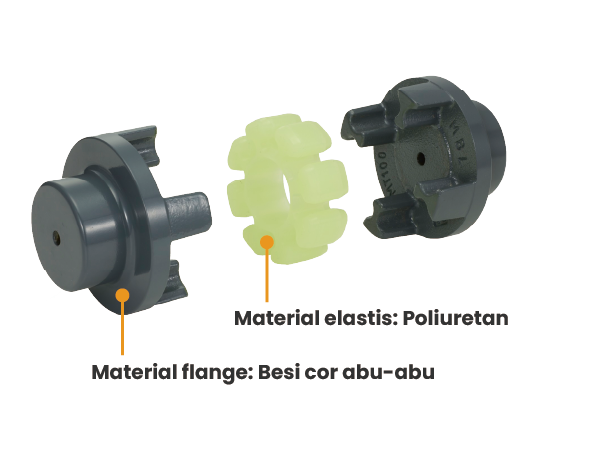

Tipe MT (Badan elastis: poliuretan)
-

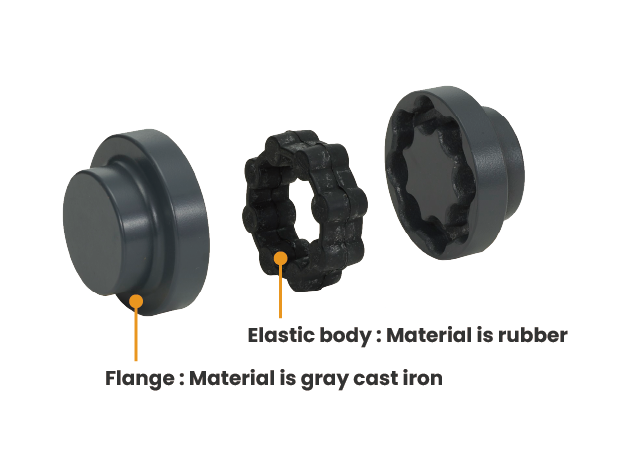

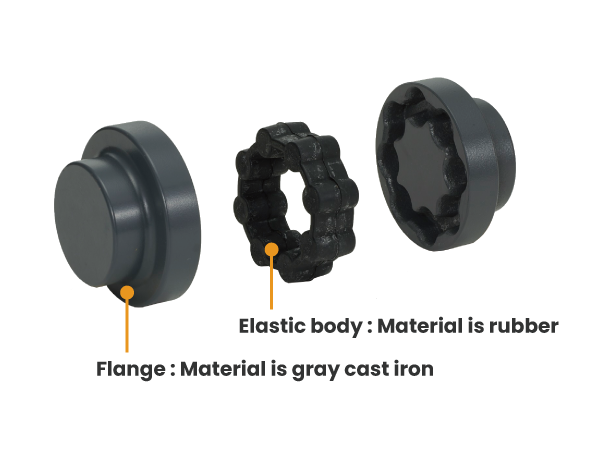

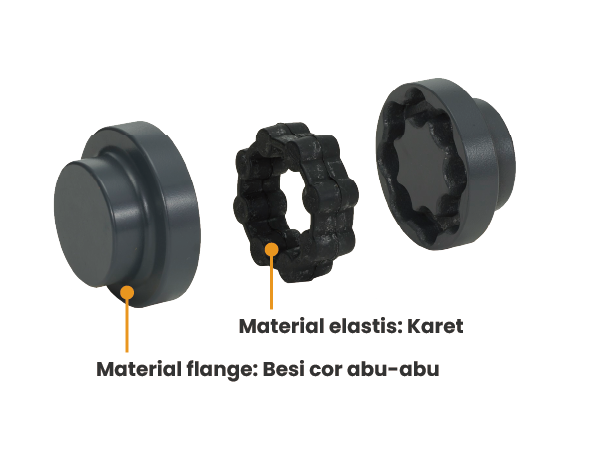

Tipe MH (Badan elastis: karet sintetis)
-
Tipe MHP (Badan elastis: karet sintetis dengan inti besi)
*Badan elastis dengan inti baja penguat tidak berbeda dengan standar dari luar.
Fitur
-
●Tipe MT
- Cocok untuk berbagai macam aplikasi.
- Ukuran kompak dengan torsi transmisi besar.
- Mudah dipasang dan bebas perawatan.
- Badan elastis dari poliuretan memiliki ketahanan yang sangat baik terhadap minyak dan abrasi.
●Tipe MH
- Fleksibilitas tinggi dan penyerapan getaran yang sangat baik.
- Dapat digunakan sebagai pembatas torsi.
Tabel karakteristik
| Bahan-bahan | Torsi (N・m) | Jumlah Putaran (rpm) | Diameter Lubang Poros (mm) | Keluwesan | Ketahanan terhadap minyak | Penggantian Elastis | ||
|---|---|---|---|---|---|---|---|---|
| Flensa | Badan Elastis | |||||||
|
Tipe MT |
Besi cor |
Karet |
Max 5.88 ~ 980 |
3,600 ~ 6,000 |
Φ7 ~ Φ80 |
◯ |
◯ |
◯ |
|
Besi cor |
Poliuretan |
Max 1.08 ~ 11,300 |
3,600 ~ 6,000 |
Φ7 ~ Φ80 |
◯ |
◎ |
◯ |
|
|
Tipe MH |
Besi cor |
Karet |
Max 0.98 ~ 245 |
3,600 ~ 6,000 |
Φ7 ~ Φ80 |
◯ |
◯ |
◯ |
|
Besi cor |
Karet |
Max 1.96 ~ 637 |
3,600 ~ 6,000 |
Φ7 ~ Φ80 |
◯ |
◯ |
◯ |
|
◎:sangat cocok, ○:cocok
