High-temperature Firing Pastes

CuAgTi-based

Conductor pastes(CuAgTi-based)

  • Conductor pastes(CuAgTi-based)サムネイル1
  • Conductor pastes(CuAgTi-based)サムネイル1

Ini adalah pasta film tebal yang menggunakan bahan las logam aktif CuAgTi untuk pengikatan dengan substrat keramik. Pasta ini dapat digunakan untuk mengikat keramik seperti alumina, nitrida aluminium, dan nitrida silikon. Dengan melapisi pasta tembaga di atas pasta logam aktif, terbentuklah konduktor film ultra-tebal.
Selain itu, dimungkinkan untuk melaminasi pelat tembaga dengan substrat keramik menggunakan pasta logam aktif sebagai lapisan pengikat.

Hubungi kami mengenai produk ini

Detail Produk

Fitur

  • Dengan melapisi pasta tembaga pada lapisan atas, dimungkinkan untuk membentuk lapisan ultra-tebal sebesar 0,3 mm atau lebih.
  • Produk ini tidak mengandung zat berbahaya bagi lingkungan seperti Pb dan Cd.

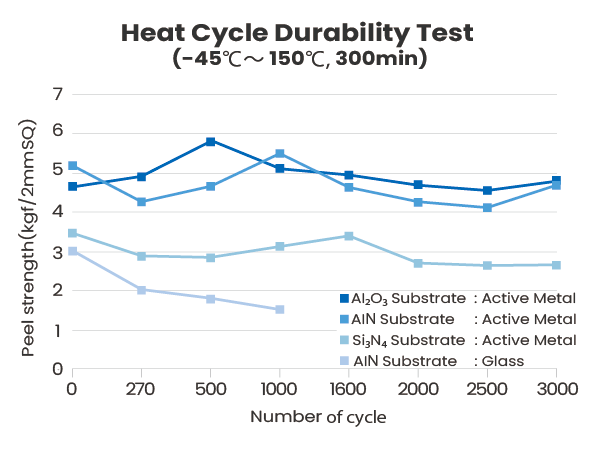

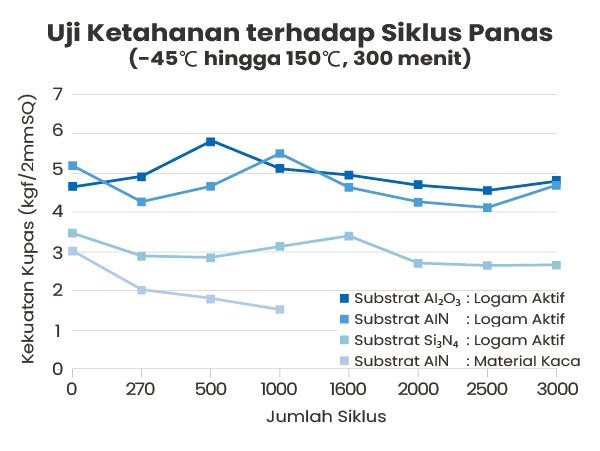

  • Produk ini memiliki ketahanan panas, ketahanan benturan, dan keandalan yang sangat baik.
  • Lapisan logam dan substrat membentuk ikatan kimia yang kuat, sehingga memberikan daya rekat yang sangat baik pada substrat Si₃N₄ dan AlN.

Struktur

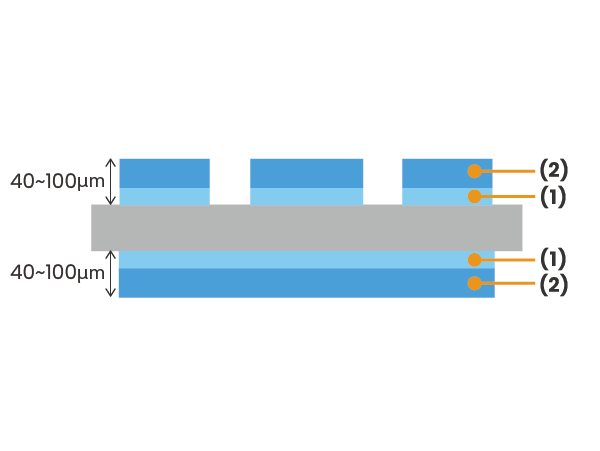

  • Ketebalan film kurang dari 100 mikrometer 100 μm
    Ketebalan film kurang dari 100 mikrometer 100 μm

    ■Proses
    (1) Cetak lapisan pengikat (AS112)
    (2) Cetak lapisan atas lapisan pengikat (DC014GL)
    (3) Pembakaran, misalnya 850℃, atmosfer N₂

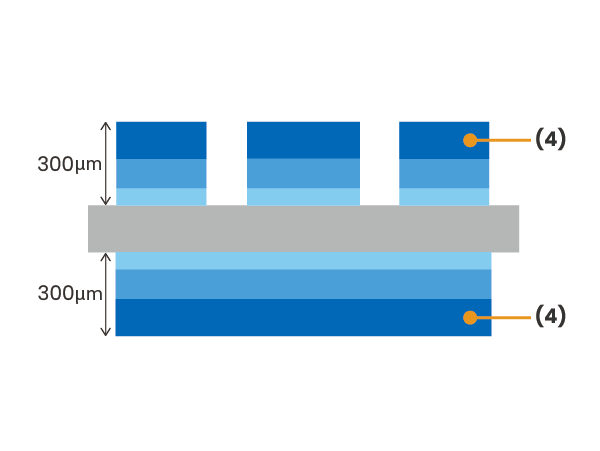

  • Ketebalan film 100 μm atau lebih
    Ketebalan film 100 μm atau lebih

    Untuk ketebalan film 100 μm atau lebih, proses berikut ditambahkan.
    ■Proses
    (4) Cetak lapisan penebal (GL39)
    (5) Pembakaran, misalnya 800℃, atmosfer N₂

  • Gambar substrat setelah pembakaran
    Gambar substrat setelah pembakaran

    Pasta tembaga film tebal (50 μm) yang dibakar pada substrat menggunakan pasta logam aktif sebagai lapisan pengikat.
    (1) SiN
    (2) Tembaga

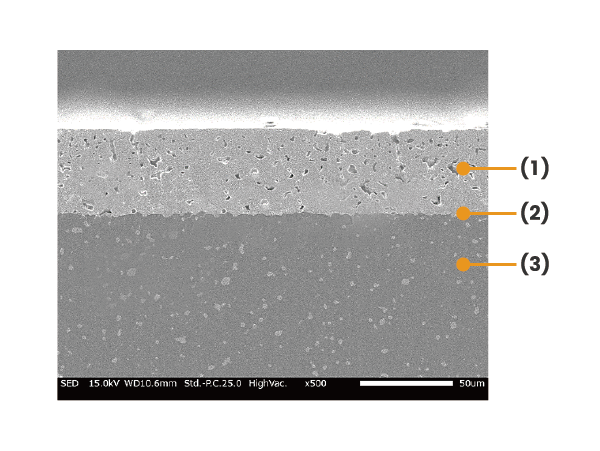

  • Gambar SEM penampang melintang
    Gambar SEM penampang melintang

    Gambar substrat setelah pembakaran
    (1) Lapisan tembaga
    (2) Logam aktif yang mengandung lapisan pengikat (rumus struktur: Ti5Si3)
    (3) Substrat SiN

Contoh aplikasi

    • Paket sirkuit pendingin keramik untuk perangkat daya
    • Papan sirkuit keramik dan paket keramik yang memerlukan keandalan tinggi

Spesifikasi

Tipe Ketebalan film Aplikasi Fitur Komponen konduktor Kekuatan perekat (N/2mm□) Recommended firing condition Metode pelapisan Substrat
100μm< 100μm≧
AS112 ○ ○ Pemasangan konduktor film tebal, Pembentukan elektroda (lapisan pengikat dengan substrat keramik) Kekuatan ikatan tinggi, Keandalan termal tinggi Ag,
Cu,
Ti		 ≧30

850 °C 10min,
In N₂

 Pencetakan saring Al₂O₃,
AlN,
Si₃N₄
DC014GL ○ ○ Pemasangan kabel konduktor film tebal, Pembentukan elektroda Permukaan yang sangat halus, Ketebalan film yang lebih besar dapat dibentuk dalam satu kali cetak. Cu - 850 °C 10min,
In N₂		 Pencetakan saring Al₂O₃,
AlN,
Si₃N₄
GL39 - ○ Konduktor kabel film ultra-tebal, Pembentukan elektroda (untuk penebalan multilayer) Ketebalan film yang lebih besar dapat dibentuk dalam satu kali cetakan. Cu - 800 °C 10min,
In N₂		 Pencetakan saring Al₂O₃,
AlN,
Si₃N₄

Perhatian

  • Produk ini harus dibakar dalam atmosfer nitrogen.
  • Silakan periksa Lembar Data Keselamatan Bahan (SDS) untuk setiap produk.

Catatan

Jika Anda tidak memiliki tungku nitrogen pengganti, kami dapat melakukan proses pembakaran untuk Anda.
