Cu-based
High-temperature Firing Pastes
CuNi resistive pastes untuk chip resistors
Detail Produk
Fitur
-
- Produk ini memiliki keandalan tinggi terhadap oksidasi, yang menjadi masalah pada bahan berbasis tembaga.
- Produk ini juga cocok untuk tindakan pencegahan sulfidasi dan migrasi ion.
- Kisaran resistansi adalah 10mΩ hingga 3,0Ω, sehingga ideal untuk resistor chip pendeteksi arus dan manajemen daya.
- Produk ini terbuat dari logam biasa dan ideal sebagai alternatif resistor perak-paladium, yang mahal dan berisiko tinggi mengalami fluktuasi harga.
- Dengan TCR rendah ±50ppm/K dan kontrol yang baik, material ini juga memenuhi persyaratan kualitas resistor chip sebesar ±100ppm.
- Material ini tidak mengandung bahan berbahaya bagi lingkungan seperti Pb.

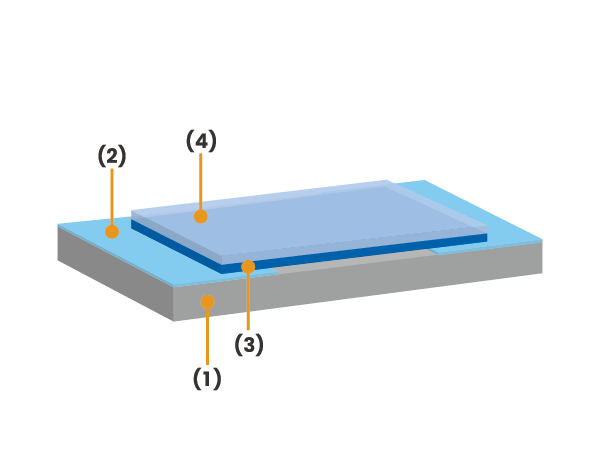

Struktur
Contoh penggunaan pada substrat Al₂O₃
-
(1) Substrat Al₂O₃
(2) Elektroda tembaga
(3) CuNi resistive pastes untuk chip resistor
(4) Kaca pelindung luar
Contoh aplikasi
-
- Resistor chip untuk deteksi arus
- Resistor chip untuk manajemen pasokan daya
- Pemanas keramik
- Substrat sirkuit keramik dengan elemen resistif
Spesifikasi
CuNi resistive pastes for resistors
| Seri | Tipe | Resistansi lembaran (mΩ/□ @20μmt) |
Koefisien resistansi terhadap suhu(ppm/°C) | Viskositas (Pa･s) |
Ketebalan yang dibakar*²(μm) | Cakupan（cm²/g） | Kondisi pembakaran yang dianjurkan | |
|---|---|---|---|---|---|---|---|---|
| HTCR*¹ | CTCR*¹ | |||||||
| DH | CNR01DH | 10 | +500±50 | +500±50 | 30~50 | 18~20 | 55 | 900 °C 10min, In N₂ |
| CNR03DH | 30 | -100±50 | -80±50 | 30~50 | 18~20 | 55 | 900 °C 10min, In N₂ | |
| D | CNR10D | 100 | -90±50 | -70±50 | 30~50 | 20~25 | 68 | 900 °C 10min, In N₂ |
| CNR50D | 500 | -60±50 | -30±50 | 30~50 | 20~25 | 76 | 900 °C 10min, In N₂ | |
| CN1R5D | 1,500 | -40±50 | -10±50 | 30~50 | 20~25 | 80 | 900 °C 10min, In N₂ | |
| CN3R0D | 4,000 | -10±50 | +30±50 | 30~50 | 20~25 | 82 | 900 °C 10min, In N₂ | |
Substrat: Al₂O₃, Elektroda: Cu, Metode pelapisan: Pencetakan saring, Kondisi penyimpanan: Didinginkan
*¹ HTCR:25℃~155℃, CTCR:-55℃~25℃
*² Saat menggunakan pelat layar standar, diameter kawat jaring: #250-φ30μm, pemrosesan kalender, ketebalan emulsi: 30μm
Nilai resistansi dapat disesuaikan dengan mencampurkan seri DH dan seri D.
Copper paste for electrodes
| Tipe | Resistivitas(μΩ･cm) | Viskositas(Pa･s) | Ketebalan yang dibakar*³(μm) | Cakupan（cm²/g） | Kondisi pembakaran yang dianjurkan |
|---|---|---|---|---|---|
| DC019（Surface） | ≦ 4 | 75±25 | Ca. 13 | 85 | 900 °C 10min, In N₂ |
| DC019U（Back） | ≦ 4 | 75±25 | Ca. 7 | 150 | 900 °C 10min, In N₂ |
Substrat: Al₂O₃, Metode pelapisan: Pencetakan saring, Kondisi penyimpanan: Didinginkan
*³ Saat menggunakan pelat saring standar
(DC019) Diameter kawat jaring: #250-φ30μm, ketebalan emulsi: 10μm
(DC019U) Diameter kawat jaring: #400-φ19μm, ketebalan emulsi: 10μm
Glass paste for overcoat
| Tipe | Warna | Viskositas (Pa･s) | Ketebalan yang dibakar*⁴(μm) | Cakupan（cm²/g) | Isolator(Ω) | Ketahanan terhadap asam*⁵ | Kondisi pembakaran yang dianjurkan |
|---|---|---|---|---|---|---|---|
| OCG12 | Putih keabu-abuan dan transparan | 60±30 | Ca. 13 | 250 | 8.0×1011 | <3.0 | 850-900 °C 10min, In N₂ |
Substrat: Al₂O₃, Metode pelapisan: Pencetakan saring, Kondisi penyimpanan: Didinginkan
*⁴ Saat menggunakan pelat saring standar, diameter kawat saring: #400-φ19μm, ketebalan emulsi: 30μm
*⁵ Metode evaluasi: % penurunan berat setelah 1 jam direndam dalam asam sulfat 0,5wt%
Perhatian
Silakan periksa Lembar Data Keselamatan Bahan (SDS) untuk setiap produk.
Catatan
- Jika Anda tidak memiliki tungku nitrogen pengganti, kami dapat melakukan proses pembakaran untuk Anda.
- Hasil ini didasarkan pada penggunaan pasta tembaga kami untuk elektroda dan pasta kaca kami untuk lapisan pelindung.
